1.问：骨组织脱水需要注意什么？

答：因骨组织基本由组织间隙，结缔组织、髓腔组织、松质骨和皮质骨等部分组成，软硬相间，结构比较复杂，同时骨组织中皮质骨硬度比较大，组织比较致密。因此对骨组织进行脱水时要注意，一方面要由低浓度酒精开始脱水，比如从40%或50%的浓度开始，且在脱水时尽量不使用无水乙醇等强脱水剂，因这些脱水剂使用后会增加骨组织的硬度，在经二甲苯等透明剂透明后，使骨组织的硬度更大，不利于制片。另一方面，建议对于以皮质骨为主的骨组织透明时，使用收缩性稍弱的脱水剂，如正丁醇、氯仿等可以兼顾脱水、透明双重作用的透明剂代替二甲苯，效果会更好。

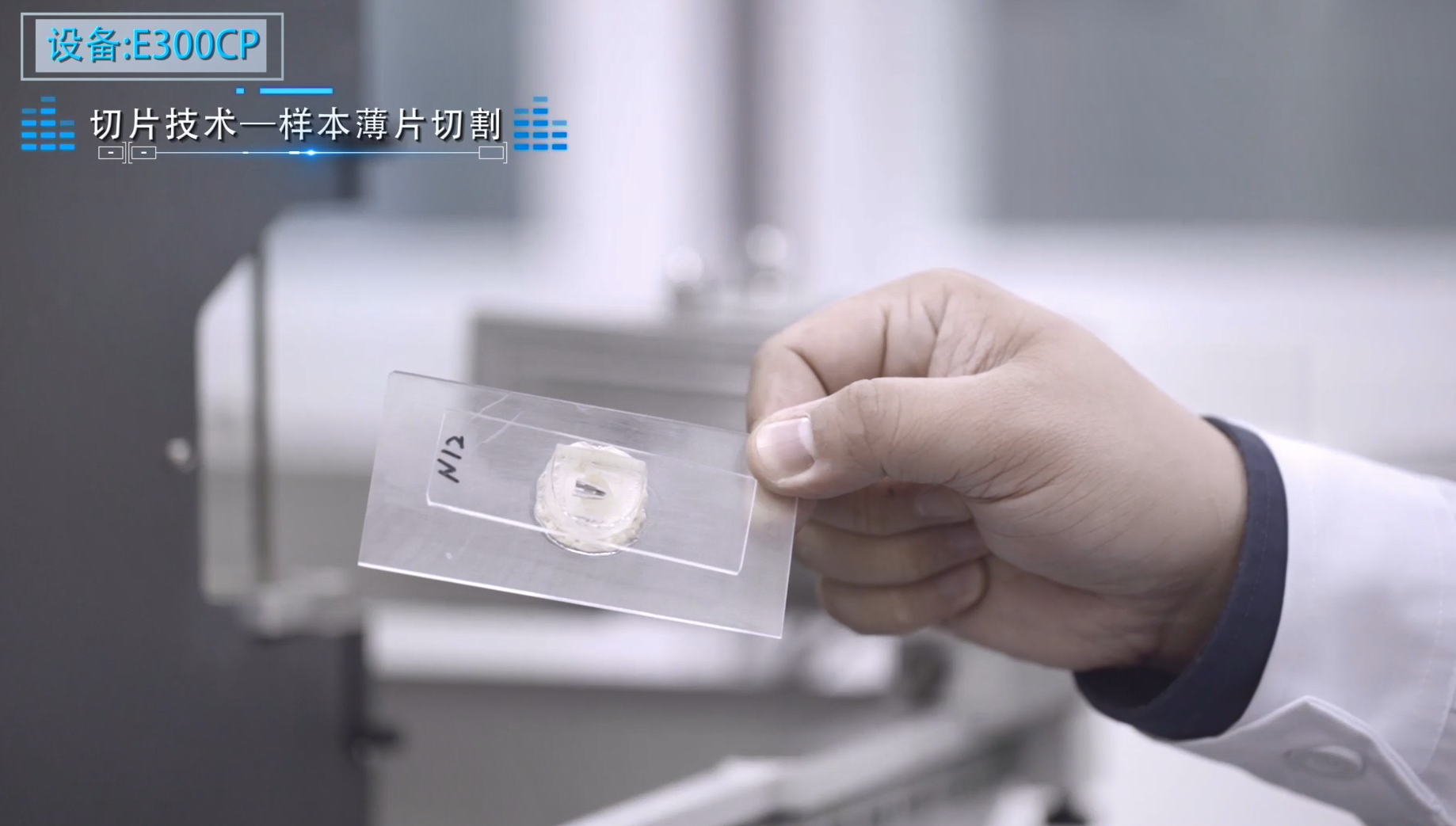

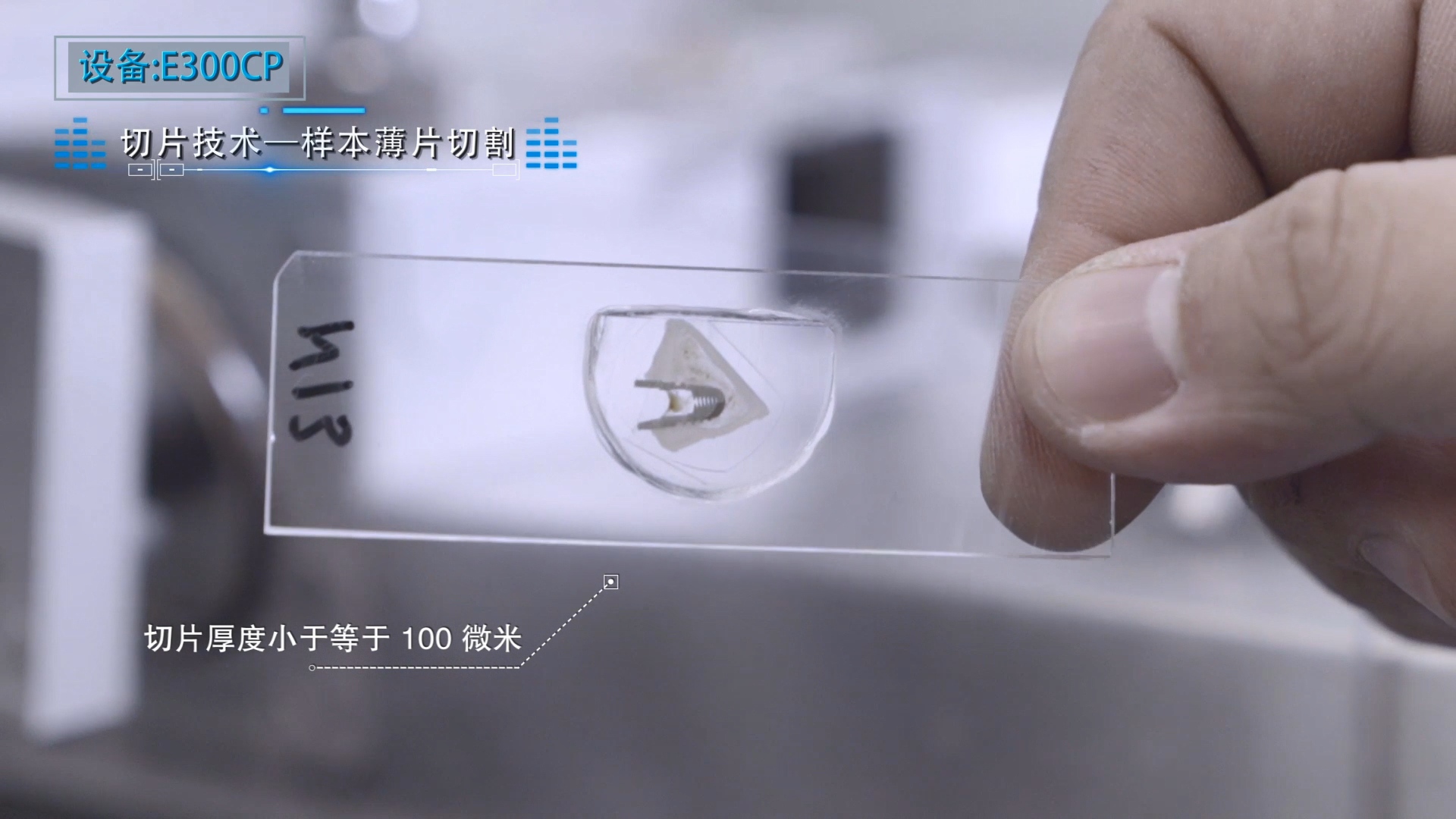

2.问：硬组织磨片实验周期及厚度？

答：硬组织磨片的一般制作周期为2-3个月，有些小组织因脱水时间较短，一个半月可以完成制片。但对于大块组织，或含有较大植体的样本制作时间需要加长。硬组织切磨片一般采用树脂包埋，制片厚度在25微米左右。

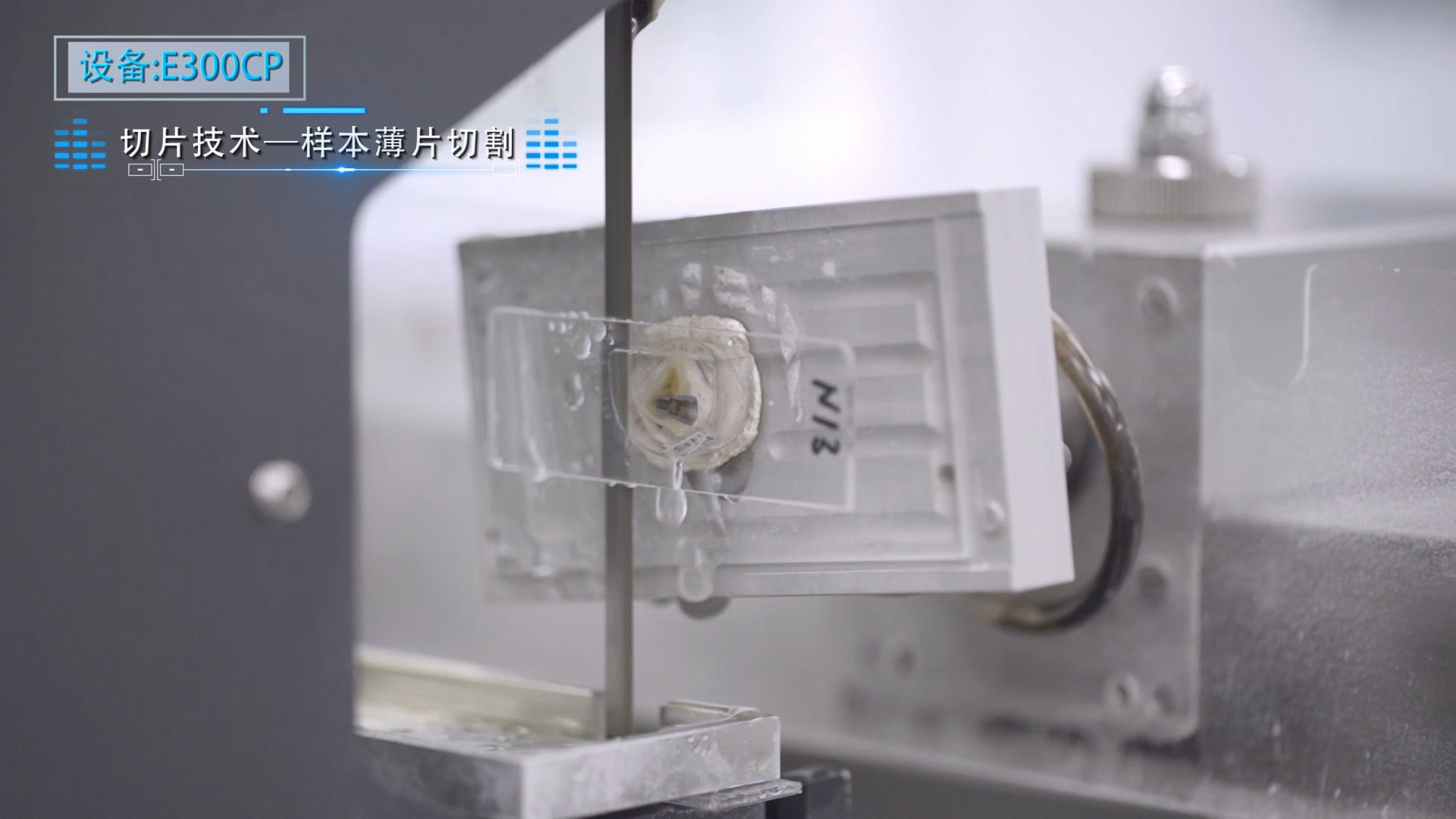

3.问：为什么硬组织磨片制作周期较长？

答：因制作硬组织切磨片，组织不能脱钙，且多数都含有植入材料，厚度较一般脱钙骨要厚，因此其脱水及浸润时间会比脱钙骨组织要长。另外，制作硬组织切磨片，工序较多，要求较高，且有些植入材料因其硬度或韧性较大，切磨时间会延长。而普通石蜡切片，因其硬度已很小，一般包埋好的组织每块半小时就可以完成制片。所以硬组织切磨片与普通石蜡切片在处理及制片流程上有较大差别，使得硬组织切磨片的制作周期较长。但如人为的加快或缩短制作和处理周期，会极大影响最终的制片质量。
